Ruotsalaisen SAABin MTO 85, joka on ollut Suomessa käytössä sangen monessa iteraatiossa korvautuu jatkossa Israelilaisen Israel Aircraft Industriensin RAFAEL 5 ohjuksella. Kotoiselta nimeltään kyseessä on PTO 2020 (Reserviläisen juttu). Kannattaa huomata myös muutos MTO->PTO meritorjuntaohjuksesta pintatorjuntaohjukseen. Tämä kertoo muutoksesta Merivoimien kyvystä vaikuttaa myös kuivalle maalle.

PTO 2020 perusteet ranskalaisin viivoin

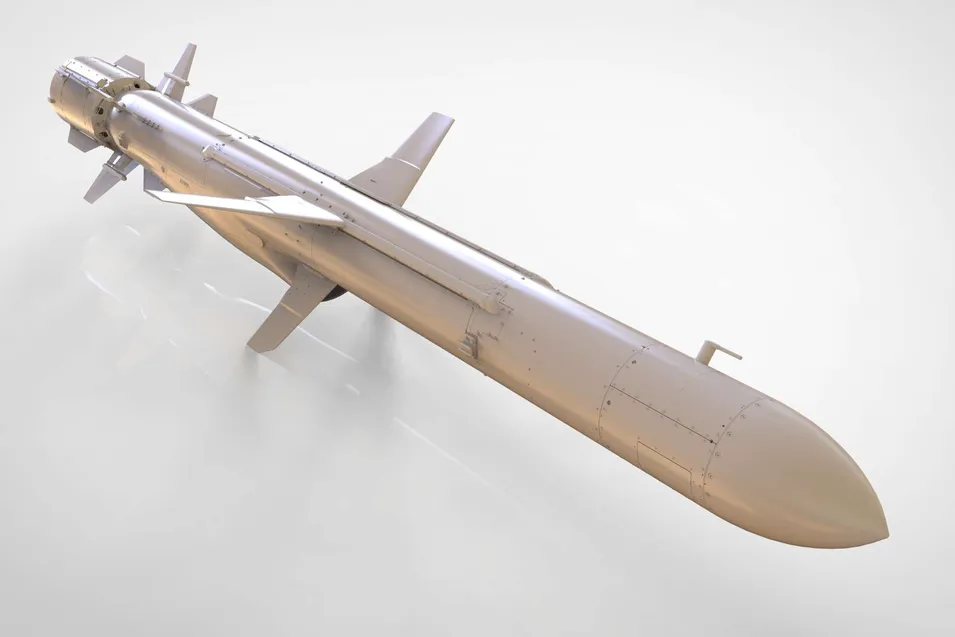

Tyyppi: Pintatorjuntaohjus (AShM, Anti-Ship Missile)

• Valmistaja: Israel Aerospace Industries (IAI)
• valmistajan tyyppimerkintä GABRIEL 5
• Suomen Merivoimien nimitys: PTO2020 (Merivoimat)
• Lanseerattu käyttöön Suomessa: Kesä 2025
• Elinkaari: Suunniteltu käyttöön ainakin 2050-luvulle asti

Tekniset ominaisuudet:

• Kantama: Yli 200 kilometriä (joissain lähteissä on mainittu jopa 400 km, mikä viittaa eri versioihin)
• Nopeus: Aliääninen
• Moottori: Suihkumoottori
• Paino: Noin 1250 kg
• Pituus: 5,5 metriä
• Taistelukärki: Tunkeutumiskykyinen, sirpaloiva taistelukärki, joka on suunniteltu maksimoimaan vauriot osumakohteessa.

Ohjaus ja navigointi:

• Navigointi: Inertianavigointijärjestelmä (INS) ja GPS-paikannus, joka on suojattu häirintää vastaan. Tämä mahdollistaa ennalta määriteltyjen reittipisteiden käytön lennon aikana.
• Datalinkki: Kaksisuuntainen datalinkki, joka mahdollistaa lennonaikaisen kohteen päivittämisen tai vaihtamisen. Tämä antaa järjestelmälle lisäjoustavuutta ja mahdollisuuden arvioida tilannetta reaaliajassa.
• Hakupää: Kehittynyt, aktiivinen tutkahakupää, joka on tehokas erilaisissa olosuhteissa ja pystyy erottamaan varsinaisen kohteen häiriöstä tai harhautuskohteista.

Käyttöalustat:

• Merivoimat: Järjestelmä asennetaan Hamina-luokan ohjusveneisiin ja tuleviin Pohjanmaa-luokan monitoimikorvetteihin.
• Rannikkopuolustus: Ohjusjärjestelmä on myös asennettu ajoneuvoalustoille, mikä mahdollistaa sen käytön liikkuvana rannikkopatteristona. Tämä lisää järjestelmän taistelunkestävyyttä ja alueellista kattavuutta.

Käyttötarkoitus:

• Pääasiallinen käyttötarkoitus on vihollisen pinta-alusten, kuten korvettien, fregattien ja muiden sotalaivojen tuhoaminen.
• Ohjusjärjestelmällä on myös kyky iskeä maalla oleviin kohteisiin (esim. satama-alueet, rannikkotukikohdat), mikä antaa sille monipuolisemman roolin.

PTO2020 edustaa Suomen Merivoimille merkittävää suorituskyvyn parannusta, joka mahdollistaa entistä tehokkaamman ja laajemman merialueiden puolustuksen.

Mitä tämä oikeastaan tarkoittaa?

Hakupään parantuminen

Ohjuksen nopeus, liikehtimiskyky ja lentorataprofiilit ovat toki tärkeitä juttuja vastatoimien väistämisessä, mutta keskityn yhteen, ehkä tylsimmältä kuulostavaan, mutta samalla tärkeimpään osaan koko kapistuksessa: hakupäähän.

Unohda hetkeksi kaikki Marvel-elokuvien tähtäykset, joissa ammutaan kohteita, jotka ovat kuin taikaiskusta paikallaan. Todellisuudessa homma on täysin toinen. Merellä, jossa aallokko heittelee, maalit piiloutuvat luotojen ja saarien taakse ja ovat vain hetken näkösällä, sää vaihtuu sekunneissa ja vihollinen yrittää kaikkensa, että olet sokea, on iskeminen oikeaan kuin sangen monen tekijän yhtäaikaisen onnistumisen summa..

Tässä ongelmaan pyrkii vastaamaan GABRIEL 5 -ohjuksen hakupää. Gabriel 5:n hakupää on tutka, mutta ei ihan mikä tahansa tutka. Se on aktiivinen tutka, mikä tarkoittaa, että se lähettää omia tutkapulsseja ja kuuntelee niiden heijastuksia. Siis kuin lepakko, joka huutaa ja kuuntelee kaiun perusteella missä saalis on.

Gabriel 5 -ohjuksen hakupään tutka on luultavasti AESA (Active Electronically Scanned Array) -tyyppinen. Tämä on yleinen suuntaus nykyaikaisissa ohjusjärjestelmissä. AESA-tutkassa jokaisella säteilyelementillä on oma lähetin-vastaanotin, mikä mahdollistaa tutkasäteen tarkan ohjailun ilman mekaanisia osia. PESA (Passive Electronically Scanned Array) -tutkassa säde ohjataan vaiheistamalla, mutta lähetykseen on vain yksi keskitetty teholähde. AESA-tutkat ovat tehokkaampia, vaikeammin häirittävissä ja niillä on parempi monipuolisuus.

Gabriel 5:n tutkan erottelukyky on erittäin korkea. Korkea erottelukyky on elintärkeä sen kyvyssä erottaa todellinen kohde harhautuskohteista (kuten silpusta) ja toimia tehokkaasti myös vaikeissa rannikko-olosuhteissa (littoral environment), joissa meren aalloista ja maasta tulevat heijastukset voivat häiritä. Kehittynyt digitaalinen signaalinkäsittely (DSP) auttaa tutkaa luomaan tarkan kuvan kohteesta ja sen ympäristöstä.

Tutkan tarkka taajuusalue on salainen tieto, mutta merimaaliohjuksissa yleisesti käytetyt taajuusalueet ovat Ku-kaista (12-18 GHz) ja Ka-kaista (26.5-40 GHz). Nämä korkeammat taajuudet mahdollistavat pienikokoisen tutka-antennin, joka mahtuu ohjuksen nokkaan, samalla kun ne tarjoavat hyvän erottelukyvyn. Ku alueella häiveteknologia on optimoitu tälle taajuusalueelle ja on todennäköisesti siksi tehokkaampaa. Tämä koskapa suuri osa tulenjohto tutkista toimii tällä taajuusalueella. Ka kaistalle ei ole tätä ongelmaa, mutta siellä esimerkiksi vesihöyry alkaa häiritä tutkan hakupään toimintaa.

Se on myös uskomattoman älykäs. Se pystyy erottamaan oikean kohteen ja harhautuskohteet, kuten silpun ja harhautuspallot. Nämä ovat keinoja, joilla yritetään huijata tutkaa luulemaan, että kohde on jossain muualla tai että niitä on useita, tai että maalin asema tai koko on jotain muuta kuin se todellisuudessa on. Gabriel 5:n hakupää on suunniteltu huomaamaan tämän huijauksen. Se näkee hämäysten läpi ja tunnistaa valheelliset signaalit.

Ja jos se ei riitä, ohjuksen datalinkki on kuin navigaattori, joka päivittyy reaaliajassa. Vaikka ohjus olisi jo matkalla, komentoalus voi lähettää sille uusia tietoja. Tämä tarkoittaa, että jos kohde muuttaa kurssia tai piiloutuu, ohjus saa uudet koordinaatit lennon aikana. Se on kuin suora yhteys aivoihin.

Gabriel 5:n hakupää on siis paitsi silmä, myös aivot. Se pystyy itsenäiseen päätöksentekoon ja sen kyky tunnistaa oikea kohde tekee siitä erittäin tehokkaan aseen.

Seuraavan kerran kun kuulet meritorjuntaohjuksista, älä ajattele vain räjähdettä. Ajattele pimeässä näkevää, ääniä kuuntelevaa ja saalista jahtaavaa petoa. Ajattele hakupäätä. Ne ovat ne todelliset tappajat. Ja se on totta kai, aika epämuodikasta ajatella niin.

Ohjuksen kärjen riittävyys

Gabriel 5 -ohjuksen kyvykkyyttä voidaan arvioida sen käyttämien tekniikoiden ja sen taistelukärjen perusteella.

Pienet ja keskikokoiset alukset (partioalukset, korvetit, fregatit)

Gabriel 5:n taistelukärki on erittäin tehokas näitä alusluokkia vastaan. Modernien ohjusten taistelukärjet ovat yleensä läpäisy- ja sirpalevaikutteisia (penetration- and fragmentation-based), eli ne on suunniteltu tunkeutumaan aluksen runkoon ja räjähtämään sisällä. Tämä aiheuttaa merkittäviä vaurioita aluksen rakenteisiin ja järjestelmiin, kuten moottoreihin, asejärjestelmiin ja elektroniikkaan.

Yksittäinen isku Gabriel 5 -ohjuksella voi riittää vaurioittamaan näitä aluksia niin pahasti, että ne menettävät taistelukykynsä tai jopa uppoavat. Ohjuksen osumatarkkuus on myös erittäin suuri, mikä lisää sen tehoa.

Suuret pinta-alukset (hävittäjät, risteilijät, lentotukialukset)

Suurempia pinta-aluksia vastaan Gabriel 5:n taistelukärki on suunniteltu aiheuttamaan vakavia vaurioita, mutta yksittäinen osuma ei välttämättä riitä upottamaan alusta. Suurilla aluksilla on usein vahvempi panssarointi ja niissä on paljon osastoituja tiloja, mikä auttaa estämään upotuksen.

Tällaisia kohteita vastaan Gabriel 5:n taktiikka on yleensä moni-iskuinen hyökkäys, tai saturaatiohyökkäys (multi-missile salvo), jossa useita ohjuksia laukaistaan niin, että ne saapuvat maalin alueelle yhtä aikaa. Tämä taktiikka mahdollistaa seuraavat:

• Ylikuormitettu puolustus: Useat yhtäaikaiset ohjukset ylikuormittavat aluksen ilmapuolustusjärjestelmiä, kuten CIWS-tykkejä (Close-in Weapon System), mikä lisää todennäköisyyttä, että ainakin osa ohjuksista osuu kohteeseen.
• Kertautuvat vauriot: Useat osumat eri kohtiin alusta (esim. keulaan, perään ja keskiosaan) voivat aiheuttaa tulipaloja, rakenteellisia vaurioita ja järjestelmävikoja, jotka voivat johtaa aluksen menettämiseen.

Gabriel 5 -ohjuksen taistelukärki on riittävä pieniä ja keskisuuria aluksia vastaan, ja yksikin osuma voi aiheuttaa kohteen taistelukyvyttömyyden. Suurempia pinta-aluksia vastaan se on tehokas, mutta on todennäköistä, että niiden tuhoaminen tai taistelukyvyttömäksi tekeminen edellyttää usean ohjuksen käyttöä. Kokonaisuudessaan Gabriel 5 on nykyaikainen ja tehokas merimaaliohjus, joka on suunniteltu vastaamaan laajan kirjon alustyyppejä vastaan.
